【製品事例】機器収容BOX

屋外盤 設計・製作.COMにて製品事例を更新いたしました。

下記の写真は、基地局で使用される屋外筐体です。

保護等級：IPX5相当

耐震性についても社外の専門機関で試験を実施して合格している筐体となっています。

本製品の母材はZAM鋼板を使用しており、母材の鋼板の表面にメッキ被膜が施されている為、経年劣化による赤錆が発生しにくい耐食性に優れたものとなっております。

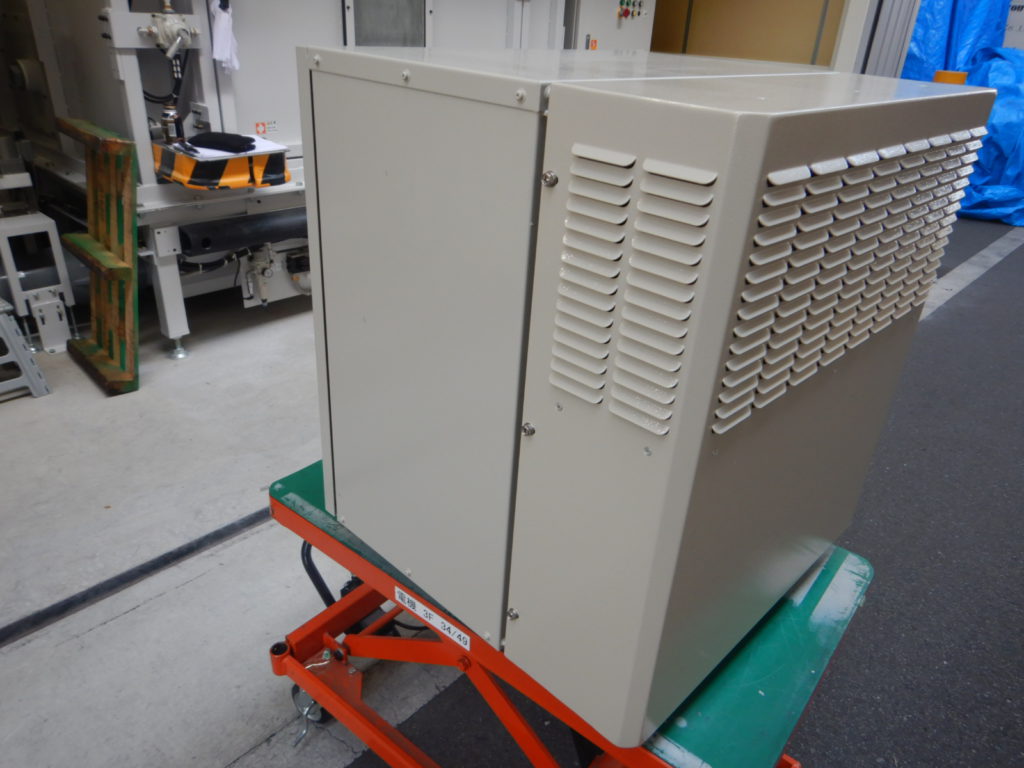

筐体前面:熱交換器を搭載しており、機器の発熱や太陽からの日射による内部機器の故障を防止した熱対策機能も装備しております。
筐体内:    EIA規格の19インチラックのフレームが横方向に搭載されており、収納機器サイズは5Uまで収納可能です。

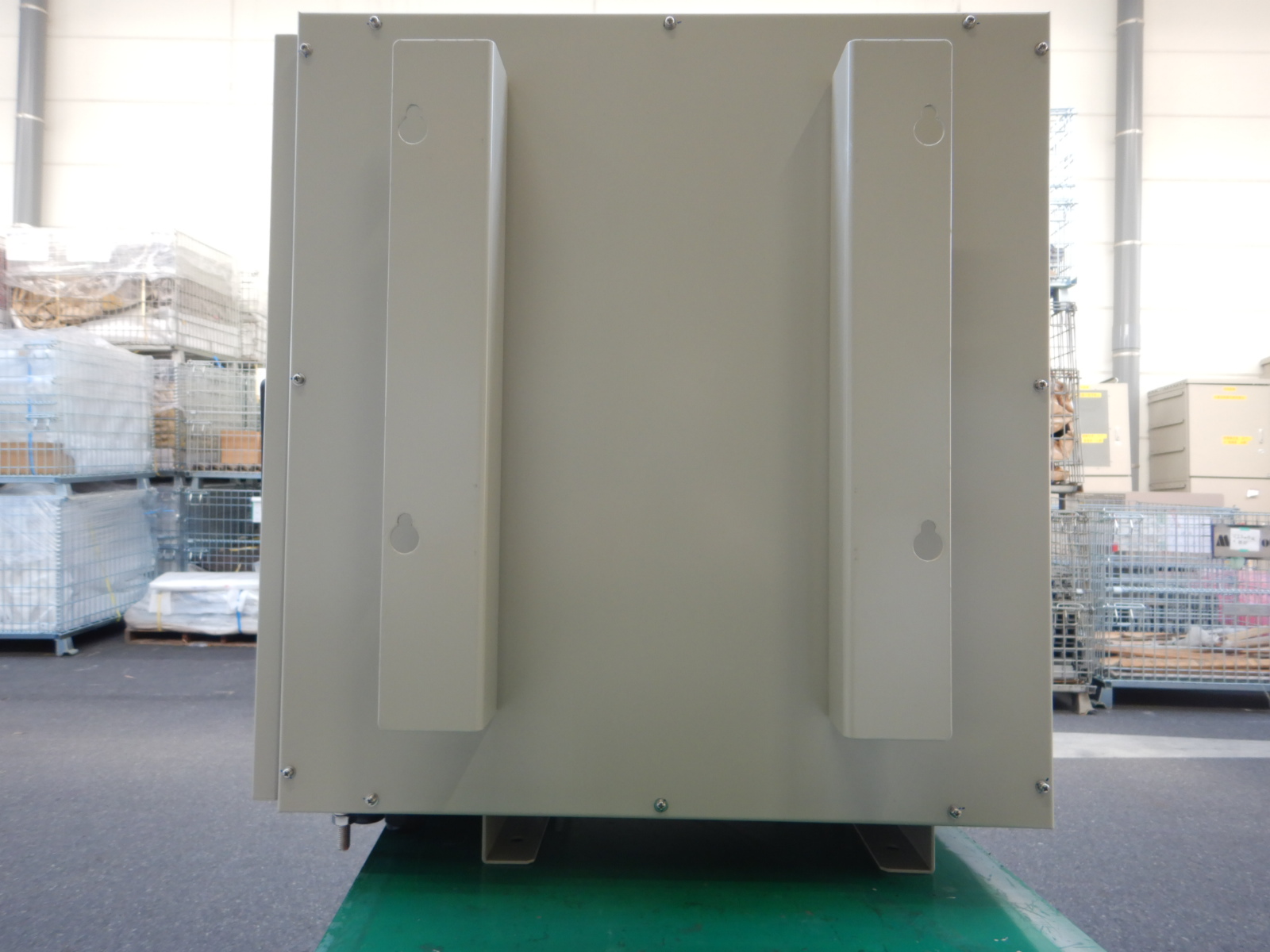

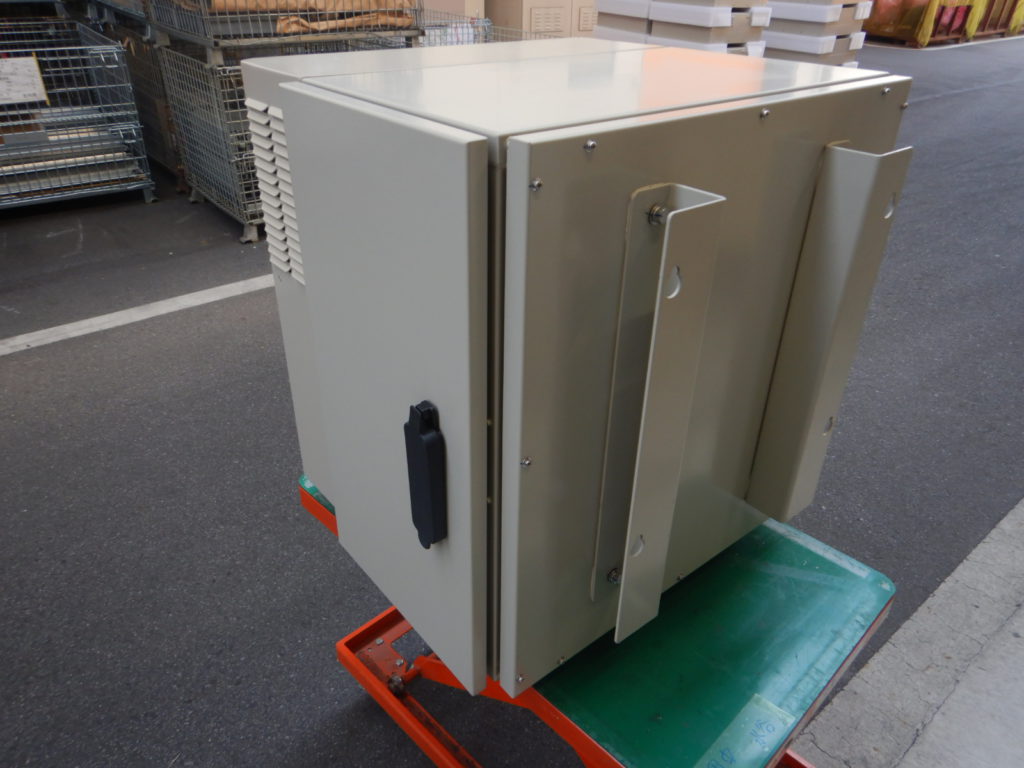

設置する方法としては2種類あり、筐体背面の金具にボルトを通して設置する壁面設置と、筐体底面のベースにアンカーボルトを通して固定する自立設置が可能となっています。
